practica

para automatizar  lo primero que debemos tener es una problema a resolver.
 se decea automatizar un  arranque  de un motor a tencion plena.

se hace el diagrama de control y fuerza.
diagrama de control y de fuerza para arranque de motor a tencion plena.

recomiendo siempre empesar por la seguridad, de las personas y de las maquinas ok.
sacar una lista de los elementos de entrada y determinar si son analogicas o digitales.
sacar una lista de los elementos de salida y determinar si son  analogicas o digitales.

  • lista de entradas.
  1. boton de paro N.C
  2. boton de paro de emegencia N.C - N.O
  3. boton de arranque N.A
  4. prorteccion termica N.C
  •  Lista de salidas .
  1. kontactor calculado para la potencia del motor con bobona a 24 vcd.
  2. lampara piloto color verde a 24vcd.
  3. lampara piloto color roja 24vcd.

ala hora de programar el plc te ofrece 2 opciones  programacion simbolica o global.

simbolica  tu le agregas  simbolos o eticatas  atus elementos de entradas y salidas para identificar posibles fallas  ala hora de la puesta en marcha  y de la misma forma para problemas a futuro.
global. se reprecentan con el operando que cada  fabricante le asigna a sus equipos.
 E 0.0
M 10.0
A 0.0
 lenguaje simatic.

I1:0/0
B3:10/1
O0:2/0
allend bradley.

este ejercicio se ba hacer con step 7 y despues con rs logix.
 observacion. probablemente no cuentes con dichos softwere, vamso a capturar imagenes ok.

es la primer pantalla de  step 7.



Si hacemos el proyecto con el asistente, no tendremos en el proyecto las tarjetas de entradas y salidas que estamos gastando.

presionamos cancelar .

simatic manager.





  seleccionamos nuevo.



le damos el nombre que queramos al proyecto.



tenemos una ventana con el nombre de nuestro proyecto en la parte izquierda y con la red MPI en la parte derecha.a programación de la CPU se hace a través del puerto MPI de la CPU.









vamos al menú de “insertar” y elegimos el equipo con el que vayamos a trabajar. En este caso tenemos un equipo 300.
en la parte derecha de la ventana, veremos que aparece un icono que se llama “Hardware”.

















Hacemos doble clic sobre él y entramos el editor de hardware.
En este caso desplegamos la cortina de SIMATIC 300.



El hardware que tenemos en el equipo didáctico quedaría de la siguiente manera:







Una vez hemos terminado la configuración, tenemos que guardarla.

esto es lo que se hace cuando se trabaja con step 7 en un nuevo proyecto

como vamos a programar de forma simbolica vamonos a editor de simbolos.
definir simbólicamente todas las variables ANTES de
utilizarlas en el programa.
Este es el principal problema de un programador, utilizar una variable en dos sitios,
o utilizar una variable como bit, y a su vez como byte o palabra de manera inadvertida.
Mediante la simbolización de las variables este problema desaparece.
la regla es agrupar el los mapas de memoria las variables por su tamaño, de tal manera quelos bits de marcas comenzaremos a simbolizarlos en la M0.0 y terminarán en la M49.7, las palabras empezarán en la MW50 y terminarán en la MW98, y los números reales o dobles enteros en la MD100 hasta la MD200.


ala hora de empesar a programar el asistente te preguntara cual lenguaje quieres
KOP, WAL, FUP. aparte de estos siemen maneja  otros.
grafcet

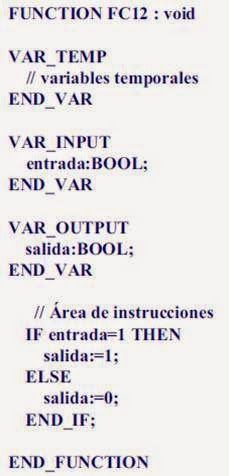

scl




 nosotros usaremo kop.



y asi es como queda nuestro programa.
